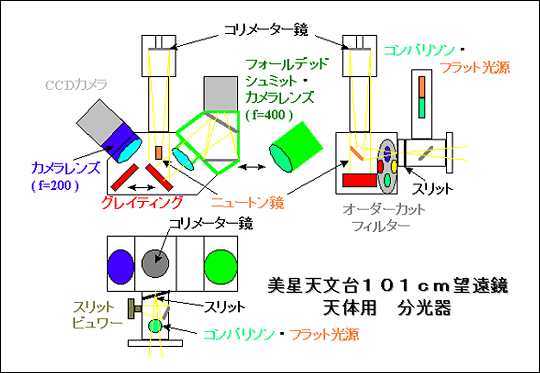

■分光観測 分光器 分光器は、光を虹に分ける装置です。 分光器を使うと天体の運動や温度など、天体のいろいろな物理状態を知ることができます。 1. スリット ●南北固定スリットで長さは２５ｍｍ(７分角)です。 ●スリット幅も固定で 60μm(1"),90μm(1.5"),120μm(2"),300μm(5") 及び 　ＣＣＤティルト調整用、2mm(35")のダイヤフラムの計６種類です。 2. スリットビュワー スリットビュワーは、ＳＴ−６を使用ています。視野は、8'×5'です。 ガイドは、ＳＴ−６のフォーカスモードで約１秒毎のスリット画像を見てガイドを行います。 3.コンパリソン（比較光）とフラット光源 波長較正用はホロカソードランプ(Fe,Ne)、 内部フラット光源はハロゲンランプを使用しています。 4.オーダーカットフィルター ７０００Å以上の波長域を観測する場合は、青域カットフィルター（フィルター２番）を使用します。 5.コリメーター コリメーターは、逆ニュートン式で 口径 100mm 焦点距離 f=800mm です（ビーム径67ｍｍ） カメラの焦点合わせをコリメーター鏡の移動で行います。 6.グレイティング（回折格子） 溝数 ブレーズ波長 ブレーズ角 分類番号 300 本／mm 5000 Å 4°18′ 35-53-17-270 600 本／mm 5000 Å 8°38′ 35-53-17-260 1800 本／mm 5000 Å 26°45′ 35-53-17-290 7.分散系 ●分散度 グレイティング カメラ 次数 分散 波長幅 スリット像 �刄ﾉ λ/�刄ﾉ 300 本／mm 200 mm (F/3) 1 162Å /mm 4400 Å 27.8μｍ 4.5 Å 1500 600 本／mm 200 mm (F/3) 1 83 Å/mm 2200 Å 25.7μｍ 2.1 Å 3100 1800 本／mm 200 mm (F/3) 1 26 Å/mm 730 Å 16.5μｍ 0.44Å 15000 300 本／mm 400 mm (F/6) 1 81 Å/mm 2200 Å 55.6μｍ 4.5 Å 1500 600 本／mm 400 mm (F/6) 1 41 Å/mm 1100 Å 51.4μｍ 2.1 Å 3100 1800 本／mm 400 mm (F/6) 1 13 Å/mm 360 Å 33.0μｍ 0.44Å 15000 （注）値は6500Å付近での計算値。分解能はスリット[幅120μｍ(2秒角)]の結像幅から求めた。 8.カメラ カメラは、低分散用 f=200mm F/1.8、高分散用 f=400mm F/2.8のフローライトレンズ系と紫外線用にフォールデットシュミット f=400mm F/2.8が用意されています。１０１ｃｍ望遠鏡とコリメータ、カメラ全体を通した分光器のＦ値は、低分散でF/3、高分散でF/6です。 9.ＣＣＤカメラ ANDOR DU-440BVを使用します。 画素サイズ：13.5 × 13.5（μm）、画素数：2048×512、冷却方式：電子冷却 10.参考文献 ●「宇宙を観る�U＜応用編＞」　横尾武夫編　恒星社　１９９１年 ●「宇宙の観測�T」　現代天文学講座１１　西村史郎／海部宣男編　恒星社　１９８１年 ●「反射望遠鏡」山下泰正　著　東京大学出版会　１９９２年
