101cm望遠鏡概要

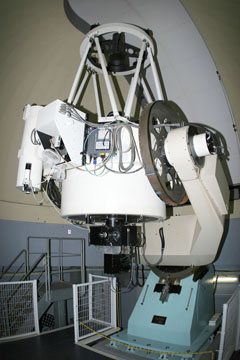

101cm望遠鏡

光学系

望遠鏡クラシカル・カセグレン
主鏡口径: 1010mm (外径1050mm)
F値: F/2.8
形状: 放物面
材質: ゼロ膨張セラミックガラス(旧ソ連のシタール)
重量: 300 kg
軸方向支持: 18点 ウィフルツリー方式
動径方向支持: 9点カンティレバー方式
副鏡口径: 246mm
形状: 双曲面
材質: ゼロ膨張セラミックガラス(旧ソ連のシタール)
焦点焦点距離: 12120mm
合成F値: F/12
視野直径: 50mm(14分角)
焦点面でのスケール: 17 arcsec/mm (59μm/arcsec)
クラシカル・カセグレン焦点(観望・ビデオ撮影)
フォールデッド・カセグレン焦点(撮像・分光)4カ所
ナスミス焦点(写真撮影)
ハルトマン定数0.55

機械系

マウントフォーク式赤道儀
鏡筒トラス方式
総重量10 t
駆動方式フリクションドライブ方式
* 赤経: ハーモニックドライブ
2モーターをハーモニックドライブで差動合成し
ウォームギアで減速した後、フリクションローラーへ出力
1移動:サーボモーター, 2追尾:シンクロナスモーター

* 赤緯: ダイレクトモター(横河電機ダイナサーブ)
分解能 0.0088秒角、ノンバックラッシュ
ドーム直径: 7m
開口幅: 2.2m横開き
昇降床揚程: 4m 油圧パンタグラフ
加重: 1.5 t

制御系

制御方式シーケンサーを用いた計算機制御
制御ソフト専用ソフト「telcnt」 (Linux, socket server側, C++)
クライアント「tcs11.exe」 (windows, socket client側, VB)
赤経赤緯レゾルバHeidenhain RCN226 (22bitアブソリュート, 0.5秒角仕様)
導入精度6秒角
追尾位置制御によるコメットトラッキング
オフセットビデオガイド(撮像用接続光学系)
CCDカメラST-6によるガイド(分光器)
制御システム概要
